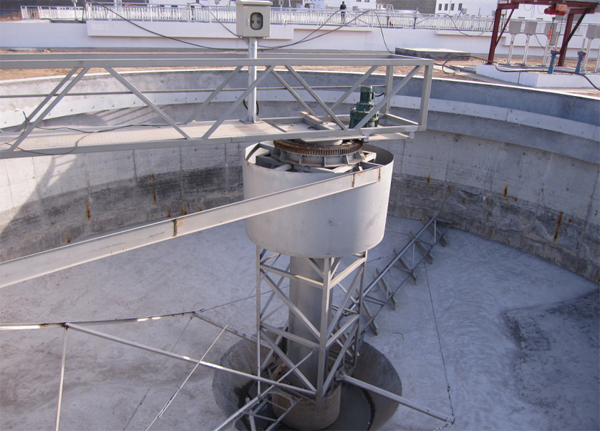

CG垂架式中心傳動刮泥機
|
|
|
|
|
用途及簡介：
CG垂架式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的重、大型池徑的輻流式沉淀池，主要用于城鎮污水處理廠二次沉淀池的排泥。
結構和工作原理：
CG垂架式中心傳動刮泥機主要由工作橋、中心驅動裝置、中心旋轉豎掛、刮臂、中間拉桿、拉筋、導流筒及撇渣排渣等部件組成。
該設備采用中心傳動、垂架式，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外。水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外。而上清液則通過出水堰板溢入出水槽內排出。
電氣控制：可根據用戶需要設定設備的啟、停及運行時間，可帶PLC接口。
主要特點：
|
|
|
1、采用新型傳動機構，傳遞扭矩大，工作可靠，穩流效果好；
2、處理量大，刮集污泥效果好；
3、設備操作簡便，可直接就地/遠程控制設備的運行。 |
|
|
|
主要技術參數： |
|
表13-1 技術參數表
|
|
|
|
型號
|
池徑D (m)
|
池深H (m)
|
周邊線速度 (m/min)
|
功率 (KW)
|
|
CG20
|
20
|
3.5~4.5m
|
1.5~3.0m
|
0.37
|
|
CG25
|
25
|
0.55
|
|
CG30
|
30
|
0.55
|
|
CG35
|
35
|
0.75
|
|
CG40
|
40
|
1.1
|
|
CG45
|
45
|
1.1
|
|
CG50
|
50
|
1.1
|
|
|
|
|

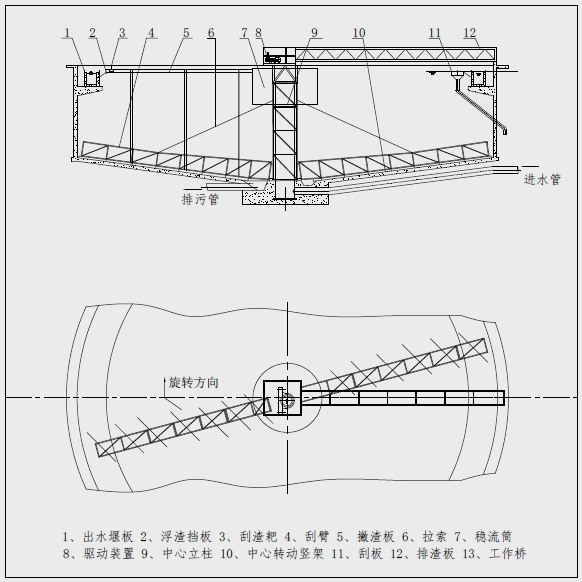

外形示意圖： |
|
|
|
|
|
訂貨所需參數：
1、刮泥機直徑 2、材質要求
|
|
|
|
|
|
|
|
|
|
